氣瓶按照其制造過程可以分為鋼制無縫氣瓶、鋼制焊接氣瓶、纏繞玻璃纖維氣瓶。氣瓶在生產過程中都要進行無損檢測，包括超聲檢測、磁粉檢測等。相關標準中規定：氣瓶生產必須進行超聲探傷檢測，以確保產品質量。如何需要氣瓶超聲波探傷設備可以找飛泰，免費設備、免費上門服務、免費安裝培訓。

氣瓶超聲波探傷設備設計方案所執行的標準如下:《GB/T5777-1996無縫鋼管超聲波探傷檢驗方法》、《JB/T4730.3-2005承壓設備無損檢測超聲檢測部分》、《DINEN1964氣瓶標準》和《YB/T4082-2000鋼管自動超聲探傷系統綜合性能測試方法》等。

一般氣瓶規格參數為：外徑219～425mm，厚度4.5～15mm，長度700～2000mm。根據相關標準，檢測的覆蓋率應達到115%，探傷線速度應在150～200mm/s這個比較常規且保穩的范圍之內。考慮到超聲在介質中傳播速度的限制，選擇20mm/5MHz的探頭，探傷線速度為200mm/s。

為滿足整條生產線的效率要求，采用兩臺檢測設備同時工作，但要滿足一定的時間差。設備主要有以下幾個組成部分:

(1)待檢區：接軌生產線的傳送帶，該裝置有兩個撥桿，傳送氣瓶到兩個檢測機，分別由兩個氣缸控制。

(2)檢測傳送帶：帶動工件進入/離開檢測區，電機帶動。

(3)廢料區：檢測到有缺陷的工件，由推出機構，推入廢料區等待人工復檢，由一個氣缸控制。

(4)出料區：接軌生產線的傳送帶，采用兩只氣缸分別控制兩根撥桿，把檢測合格的工件傳送到出料區。

(5)檢測區：檢測區是整個設備的核心，采用了工件旋轉、探頭組直線運動的方式，其

電氣控制系統

氣瓶探傷設備工作時各個部分的動作順序如下：首先待檢區傳感器發出工件到位信號，控制氣缸頂出撥桿把工件推入相應的傳輸帶;其次是送料，檢測傳送帶把工件送入檢測區，由相應的傳感器信號確定工件是否到位;第三步是檢測臺上升，工件到位后，四個氣缸把測臺頂出，同時旋轉輪子工作;第四步是噴水，控制水泵向探頭組水套中打水;第五步是檢測，探頭壓緊后，由電機帶動探頭組按設定的速度進行直線運動，進行超聲檢測;檢測結束后，各氣缸復位，工件離開檢測區，由檢測結果決定是否推入廢料區進行復檢。工作過程中，每個工序都有相應的指示，便于操作者及時掌握機床的工作狀況。

為了較好地保護設備，在正常工作狀況下，控制系統的所有電源都由操作臺上的電源開關控制接觸器送電;檢修或者較長時間不工作時，由電源開關控制接觸器斷電以確保現場安全。同時設計有兩個急停按鈕來應對緊急情況，這種狀態不受PLC的控制，而是線路的硬件聯鎖。

工作方式有自動、手動方式，每一種方式都對應不同的操作情況。在正常情況下，選擇自動方式即可。而手動方式是在調試情況下進行，此時每一項操作都需要通過按鈕來輸入命令。

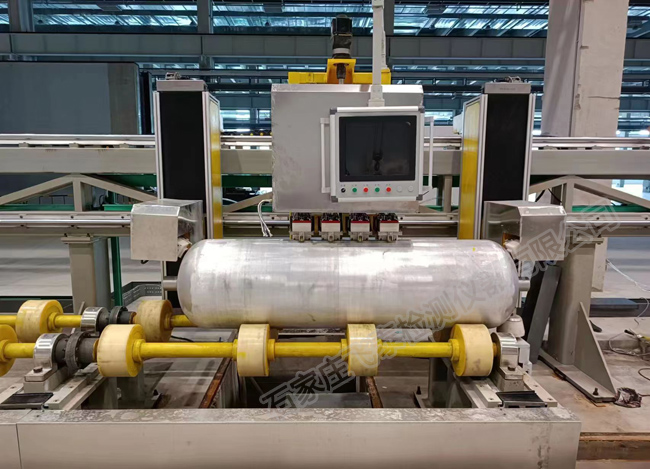

氣瓶超聲波自動探傷設備
