高壓鋼瓶超聲波自動探傷系統

高壓鋼瓶超聲波自動探傷系統簡介

世界上各先進工業國家的技術標準中都明確規定高壓鋼瓶在出廠前要進行超聲波探傷，這為了保證高壓鋼瓶的質量。飛泰研發的超聲波自動探傷系統是由超聲波探傷儀，PLC微機控制部分、步進機構、新型探頭及其隨動機構和打標機組成。探傷靈敏度完全滿足GB5777-86和JB1151-73的規定。探測一只鋼瓶時間約1分鐘，簡單快捷。在探傷檢測時除聲、光報警外并在傷處進行標記，整個探傷工藝完全由PLC自動管理和控制。

高壓鋼瓶超聲波自動探傷工藝介紹

高壓鋼瓶熱處理后，經噴丸清除表面氧化鐵皮，送入自動超聲波探傷機前的上料臺架上，準備接受探傷，探傷開始，鋼瓶被上料步進機送到托輥上。旋轉輥道由電機驅動,實現鋼管原地勻速平穩地旋轉。配合探頭掃查行走機構實現螺旋式對氣瓶100%掃描。旋轉速度可通過操作臺上的旋鈕進行調節。

瓶肩探頭在導向齒條的帶動下沿肩部幾何外形運動，全面完成對瓶肩部分內、外傷的探測。瓶底中心噴流探頭在步進電機的驅動下，沿瓶底凹球面移動，有效的探測瓶底的內、外傷 。

操作臺用于進行探傷設備的控制,實現全自動、手動控制氣瓶的超聲波探傷。S7-200PLC作為主要控制系統,實現對傳輸輥道、探頭掃查行走結構、氣瓶旋轉輥道的控制。

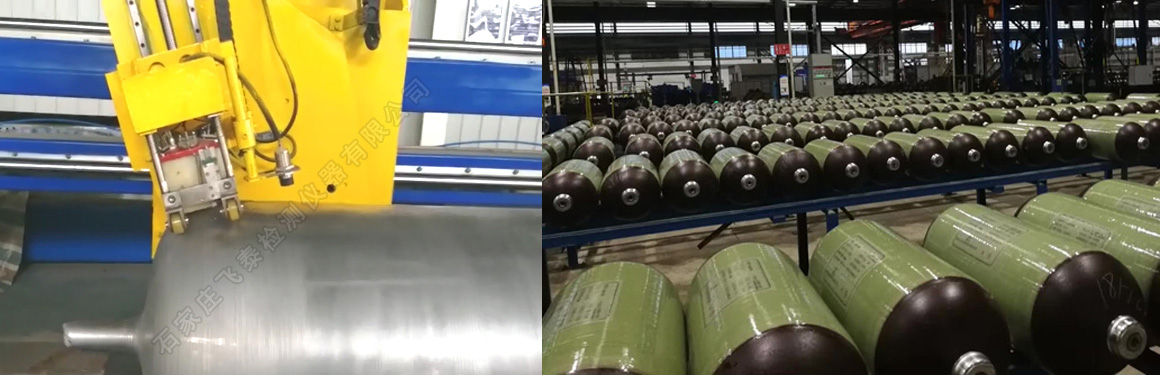

鋼瓶超聲波自動探傷系統

高壓鋼瓶超聲波自動探傷系統技術參數

1.探傷管徑:200～400mm

2.氣瓶壁厚:3-12mm

3.氣瓶質量：<500kg

4,探傷速度:0～2m/min

5,穩定性:≤2dB

6.執行標準:NB/T 47013.GB/T5777-2008(L2級槽傷),YB/T4082-2011

7.測厚精度:顯示精度0.01mm,動吞精度±0.05mm

8,包括端部檢測

9.定位精度:≤25mm

高壓鋼瓶超聲波自動探傷系統優勢

高壓鋼瓶整體超聲波自動探傷系統完全滿足GB5777—86和JB1151—73的規定 。擁有八通道超聲波探傷儀、PLC微機控制部分 、新型探頭及傳動機構、自動標記機構等，性能穩定，運行可靠 。
